お客様に対して安心を与えられる確実な施工方法の開発を一緒に目指していきたいと思います。
現在の建造物の基本設計に用いる地質貫入試験・スウェーデン式サウンディング試験等が採用されています。しかしながら、抗打設位置すべてに対して地盤調査は行われていません。そのため、しばしば実施工において地盤が調査データと異なるという問題が発生しています。私たちは、今回開発したスライドウェイト計測器をウルトラパイルとは異なる坑に使用し、そのデータを蓄積することにより他の坑に対しても有効な計測器にしていきたいと考えております。

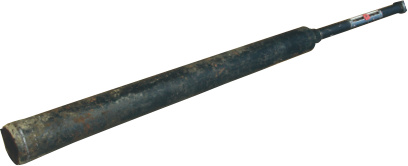

坑先端にモンケンを落下させて、モンケンに取り付けたスライドウェイトの最大変位より坑先端支持力の確認が可能。
杭本体鋼管の内容に応じて、モンケンTYPEを決定する。
| TYPE | 外径(mm) | 長さ(mm) | 質量(kg) |
|---|---|---|---|
| 1 | 60 | 113 | 10 |
| 2 | 80 | 980 | 50 |
| 3 | 101.6 | 1170 | 100 |
| 4 | 168.3 | 920 | 200 |
| 5 | 203 | 1450 | 500 |
| 6 | 298 | 1370 | 1000 |

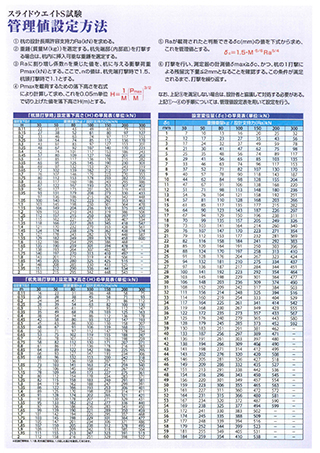

杭の長期許容鉛直支持力の1.5倍の載荷荷重を与えるのに重要な落下高さを、モンケンTYPEから決定する。
スライドウェイト計器測より最大変位(鉛直下側)を読みとる。
「4.」で得られたスライドウェイト最の大変位から載荷荷重を求め、これが設計の許容支持力を上回ってることを確認する。
P.1-4(PDFファイル7.2MB)
株式会社ソイエンス・株式会社建商では、パートナーとなっていただける指定施工会社様を募集しております。
